คำอธิบายผลิตภัณฑ์

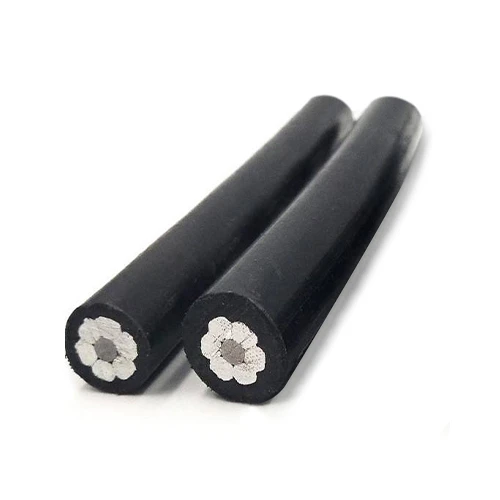

โครงสร้างสายเคเบิลเหนือศีรษะแกนเหล็กอลูมิเนียม 1kv:
1.ตัวนำ (ทั้งเฟสและนิวทรัล)
ตัวนำต้องเป็นลวดอะลูมิเนียม 1350 และตีเกลียวเกลียวแน่น
2.ฉนวนกันความร้อน:
ตัวนำจะต้องถูกอัดด้วย XLPE เป็นฉนวน แต่ละเฟสจะมีเครื่องหมายด้วยตัวเลขและตัวอักษร

1 ONE, 2, 2, 3 สาม หรือ 1 ซี่ 2 ซี่ หรือ 3 ซี่ เพื่อแสดงเฟส แกนกลางมีซี่ช่องว่างเท่ากันรอบเส้นรอบวง
3.การประกอบ
แกนจะวางด้วยเลย์มือซ้าย

มาตรฐาน	เอ็นเอฟซี 33-209
ตัวนำเฟส	ควั่นอลูมิเนียมทั้งหมด 1350; เอเอซี.
ฉนวนตัวนำเฟส	เอ็กซ์แอลพีอี
ตัวนำที่เป็นกลาง	อลูมิเนียมอัลลอยด์ทั้งหมด
ฉนวนตัวนำเป็นกลาง	เอ็กซ์แอลพีอี
สายล่อฟ้า	ควั่นอลูมิเนียมทั้งหมด 1350; เอเอซี
ฉนวนตัวนำฟ้าผ่า	เอ็กซ์แอลพีอี
แรงดันไฟฟ้าที่กำหนด	0.6/1KV

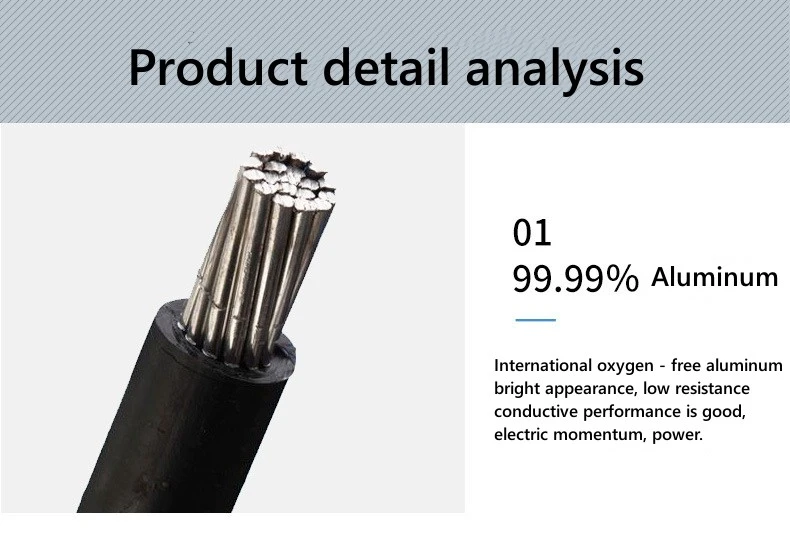

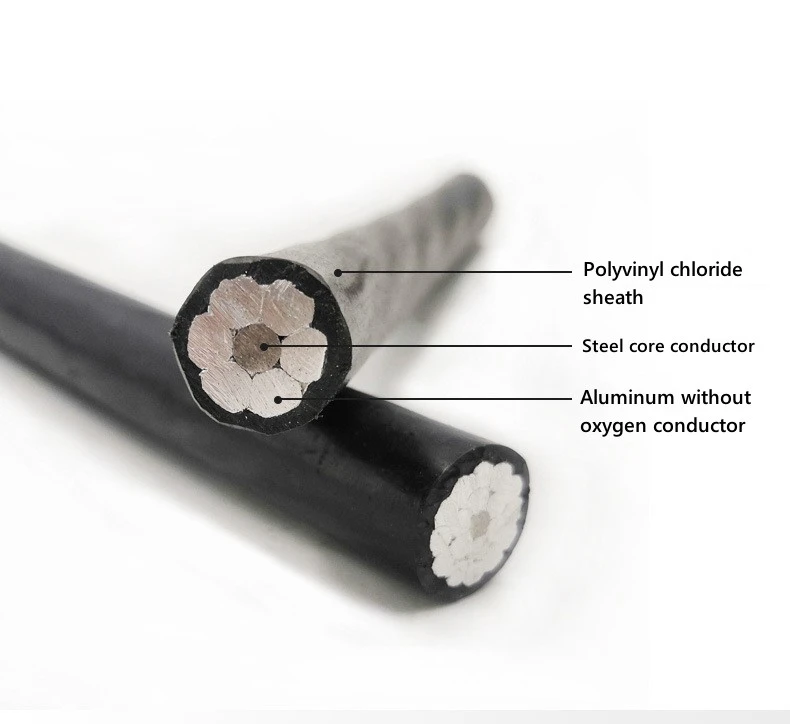

product-790-724 product-790-552

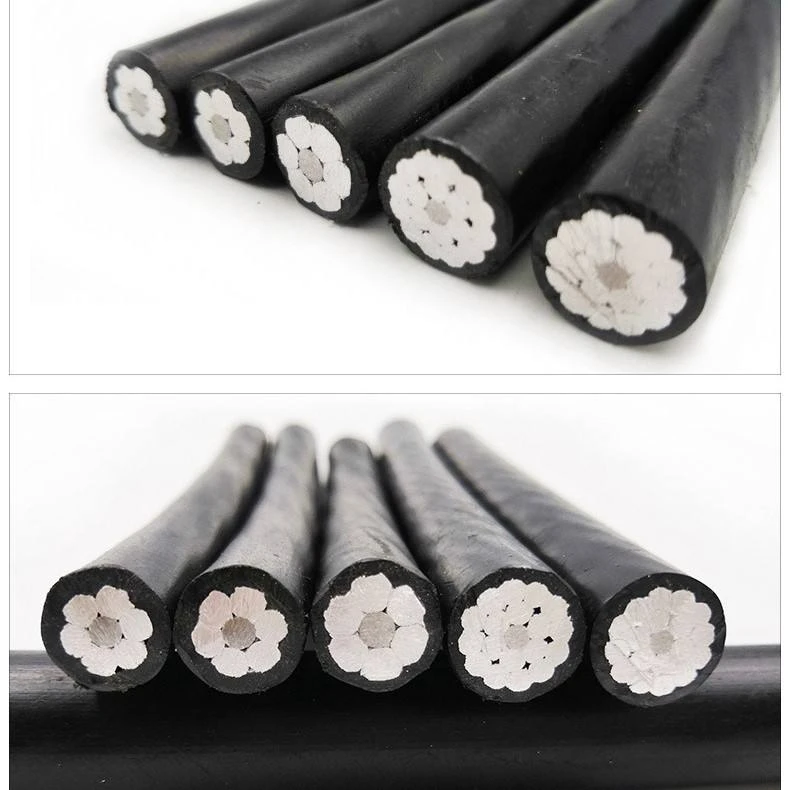

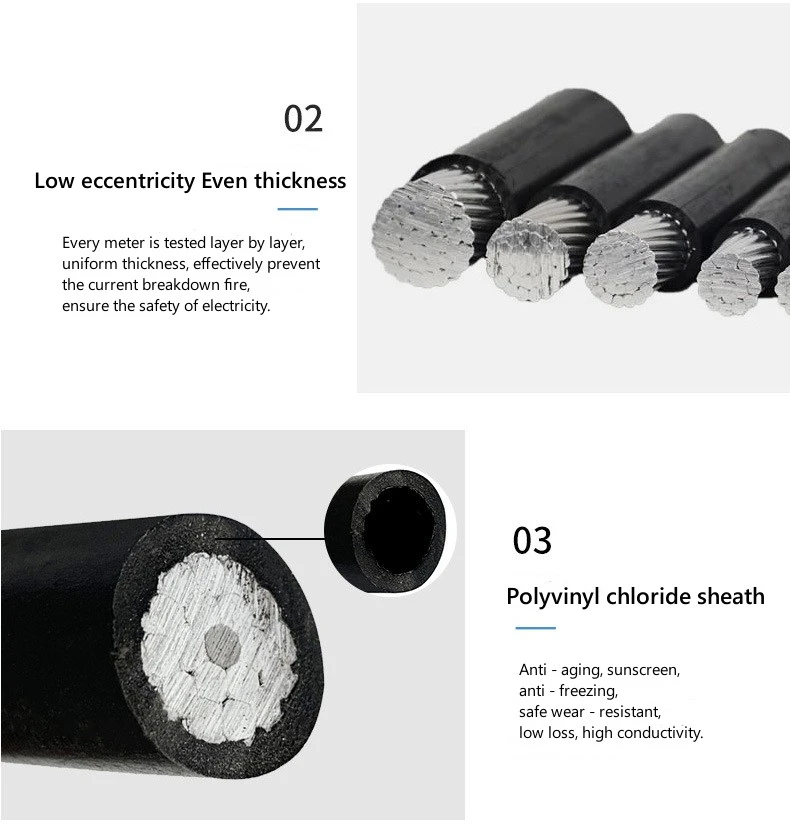

product-790-829 product-790-790

พารามิเตอร์ผลิตภัณฑ์

สายเคเบิลเหนือศีรษะแกนเหล็กอลูมิเนียม 1kv:

แอปพลิเคชัน

ตัวนำตัวนำบริการอะลูมิเนียม NF C 33-209 ใช้สำหรับเครือข่ายสาขาของอาคารผลิตไฟฟ้าและเครือข่ายภายใน

ลักษณะเฉพาะ

สายเคเบิลตัวนำที่ให้มามีตัวนำอะลูมิเนียมหุ้มฉนวนด้วย XLPE มีความทนทานและทนความร้อนได้ดี

ลักษณะสายเคเบิลที่สำคัญอื่นๆ ได้แก่ :

ความต้านทานรังสีอัลตราไวโอเลต

ความต้านทานต่อโอโซน

ความเป็นฉนวนสูง

เบาและง่ายต่อการจัดการ

การติดตั้ง

ขั้นตอนของมาตรฐาน NF C 11-201 กำหนดขั้นตอนการติดตั้งสำหรับสายเหนือศีรษะแรงดันต่ำ

ไม่อนุญาตให้ฝังสายเคเบิลเหล่านี้ แม้ว่าจะอยู่ในท่อร้อยสายก็ตาม

การทำเครื่องหมาย

เป็นกลาง :

211 NF C 33-209 211 « หมายเลขการผลิต », « เครื่องหมายเมตริก » หมึกพิมพ์

ระยะที่ 1, 2, 3 :

หมายเลขประจำตัวจะถูกพิมพ์และนูนบนฉนวน

ลวดนำร่อง ระดับ 1 : มีเส้นสีขาวต่อเนื่องพิมพ์อยู่บนฉนวน

สายนำร่อง n องศา 2 : ไม่มีเครื่องหมาย

ลักษณะไฟฟ้า

แรงดันไฟฟ้า : 0.6/1 kV

แรงดันทดสอบ : 4 kV AC

ความต้านทานต่อแรงดันไฟกระชาก : 1.2/50µs โดยมีขั้วบวกหรือขั้วลบ และค่าสูงสุด 20 kV

พิมพ์	คำอธิบาย
เอเอซี	ตัวนำอลูมิเนียมทั้งหมด
เอซีเอสอาร์	เหล็กเสริมตัวนำอลูมิเนียม
เอซี	ตัวนำโลหะผสมอลูมิเนียมทั้งหมด
รถ	โลหะผสมตัวนำอลูมิเนียมเสริมแรง
เอซีเอสอาร์	เหล็กเสริมตัวนำโลหะผสมอลูมิเนียมทั้งหมด
เอซีเอสอาร์ / เอดับบลิว	ตัวนำอะลูมิเนียม อะลูมิเนียมหุ้มเหล็กเสริมแรง
แทคเอสอาร์	เหล็กตัวนำอลูมิเนียมอัลลอยด์ทนความร้อนเสริมแรง
เอซีเอสเอส	รองรับเหล็กตัวนำอลูมิเนียม
เอซีเอสเอส/เอดับบลิว	ตัวนำอลูมิเนียม รองรับเหล็กหุ้มอลูมิเนียม
เอซีเอสเอส/TS	ตัวนำอะลูมิเนียม รองรับเหล็ก รูปทรงสี่เหลี่ยมคางหมู
เอซีเอส	เหล็กหุ้มอลูมิเนียม
ซีซีเอส	เหล็กหุ้มทองแดง
จีเอสดับบลิว	ลวดเหล็กชุบสังกะสี
สำเนาลับถึง	ตัวนำตีเกลียวทองแดงเปลือย (ดึงยาก)
ตัวนำจาระบี	ตัวนำตีเกลียวป้องกันการกัดกร่อน
